• Executia unui sistem de cablare structurata consta în:

• proiectare retea, intocmire documentatie;
• alegere echipamente pasive și active;
• instalare pat de cablu, montare cablu UTP sau FO;
• montare prize;
• montare rack-uri pentru echipamente;

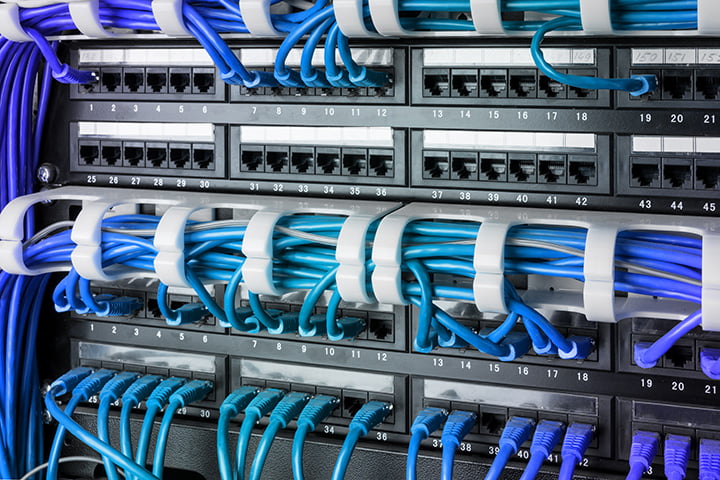

• instalare patch panel, echipamente active și patch cord;
• testare cabluri și conectica;
• recepție lucrare și predare documentatie.

•       Avantajele unei cablari structurate:

• sistem de cablare voce-date independent de produsele unui vendor;
• minimizarea costurilor de administrare;
• mentenanță simplificata a retelei de calculatoare;
• atasarea de noi utilizatori se face usor;
• schimbarea pozitiei calculatoarelor nu necesita munca suplimentara;
• cablarea structurata este independenta de aplicatie și are un design flexibil și modular;
• reconfigurare și administrare facila a retelei de date/voce;
• folosirea aceluiasi mediu cablu, canal cablu pentru transfer voce, date, telefonie, sisteme de securitate și supraveghere video;
• un sistem de cablare structurata furnizeaza o platforma universala peste care se poate construi apoi orice sistem informational.

• lanurile de constructie ale clădirii (de arhitectura , de distributie a instalațiilor de curenti  tari, ventilație, apa , avertizare, etc);
• numarul și pozitia posturilor în spatiile de lucru, stabilirea locurilor de amplasare a spatiilor tehnice;
• posibiltatea  de legare a dulapurilor de comunicatie la centura de impamantare a clădirii;
• definirea modului de realizare al traseelor, tinind cont de particularitatile constructive ale clădirilor și de zonele de dificultate pentru tragerea cablurilor;

Prin activitatea de proiectare a retelelor de cablaj structurat se identifica și se stabilesc elemente ca:

• scopul în care va fi folosita reteaua de beneficiar (tipul aplicatiilor);
• arhitectura cablajului și componentele;
• pozitia și marimea spatiilor tehnice, metoda de marcare și identificare a componentelor de cablaj;
• tipul de inspectie care sa asigure acceptarea sistemului, realizarea performantelor pentru care a fost proiectat;

Se va urmari printre altele ca:

• reteaua sa nu fie limitata la elementele active ale unui singur furnizor;
• specificatiile de proiectare sa aiba în vedere cerintele de dezvoltare ale beneficiarului pe o perioada de minim 5 ani;

Ca reguli de baza ale executiei:

• în scopul limitarii riscului interferentelor electromagnetice cablurile sunt instalate la cel putin 2m departare fata de casa liftului, la cel putin 30cm departare fata de lampile  fluorescente, separat fata de traseele cablurilor de curenti tari (în cazuri critice, se asigura cabluri cu ecranare corespunzatoare, iar trecerea se face sub unghi de 90 grade.
• distanta maxima admisa între statia de lucru și dulapul de comunicatie este de 90m
• distanta maxima admisa între dulapurile de comunicatie este de 100m

În cazul în care se foloseste fibra optica pentru realizarea conexiunilor, se vor avea în vedere următoarele:

• respectarea cu strictete a razelor minime de curbura pentru fibra;
• asigurarea rezervelor de cablu și protejarea lor;
• respectarea conditilori speciale de mediu pentru realizarea conectorizarii;
• executarea conexiunilor doar de personal specializat, conform tehnologiei și cu trusa de scule corespunzatoare

Testarea cablajului cuprinde printre alti parametri testati și memorati :

• continuitatea segmentelor de cablu
• cross-over-ul (corespondenta punct la punct)
• lungimea segmentului de cablu
• atenuarea semnalului
• impedanta

După terminarea verificarii tuturor conexiunilor (sau pe parcurs, daca este necesar), datele sunt transferate din testor într-un PC. Pe baza acestor date se poate întocmi automat și lista diferite tipuri de rapoarte (sumar/ detailat pentru cablu cupru/ fibra optica )

Pe parcursul desfasurarii diverselor procese se intocmesc o serie de documente precum :

• Raport de verificări cablaj structurat
• Site visit report (pentru rețele cablaj structurat)
• Proces verbal de recepție (privind realizarea rețelei de cablaj structurat voce/ date)
• Chestionar de evaluare (rețele cablaj structurat)
• Registrul de evidenta  asupra cererilor de intervenție
• Raportul de acțiuni corective și preventive
